FNIRSI DSO153 Цифров ръчен осцилоскоп и генератор на сигнали, 1 MHz

Цифровият осцилоскоп 2 в 1 FNIRSI DSO153 е многогъвкав и мощен инструмент, който съчетава функциите на цифров осцилоскоп и генератор на сигнали. Този инструмент е идеалният избор за студенти, както и за професионални и любителски техници, които се нуждаят от компактно, но мощно устройство за диагностика и анализ на електронни схеми.

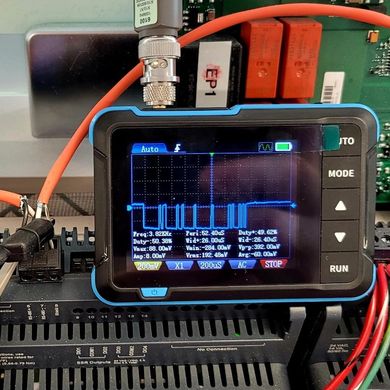

FNIRSI DSO153 гениално интегрира цифров осцилоскоп и функционален генератор на сигнали в едно. Той разполага с голям 2,8" цветен дисплей с разделителна способност 320×240 пиксела, който осигурява ясна визуализация на формата на вълната. Благодарение на миниатюрните си размери ивградената батерия с капацитет 1000 mAh и време за работа 4 часа, той е не само чудесен инструмент за лаборатории, домашни работилници или училища, но може да се използва и от работници на терен, например при ремонт на клиенти.

Осцилоскоп

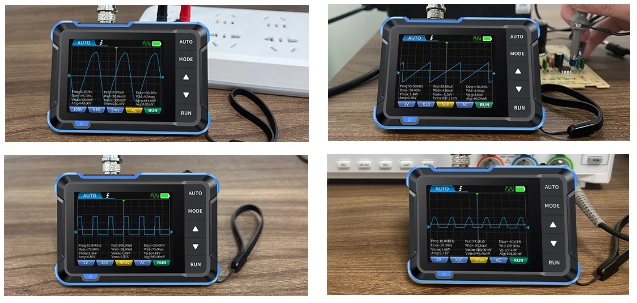

Ръчният осцилоскоп DSO153 има честота на дискретизацияв реално време от 5MS/s и широчина на честотната лента от 1MHz. С пълни функции за задействане (единично, нормално, автоматично) той може да се използва както за периодични аналогови сигнали, така и за апериодични цифрови сигнали. Освен това той е оборудван с ефективна програма AUTO с един бутон. По този начин измерената форма на вълната може да бъде показана без сложни настройки.

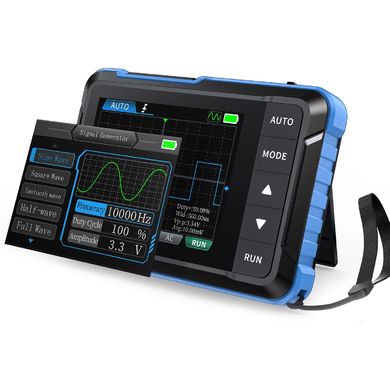

Генератор на сигнали
Вграденият генератор на сигнали с DDS функции с 14 вида стандартни функции и настройка на честотата от 0–10KHz, осигурява отлична гъвкавост за симулиране на различни сигнали.

Предимства:

• 2в1: Осцилоскоп с двоен режим и генератор на сигнали DDS с висока честотна лента 1MHz, висока честота на дискретизация 5MS/s, диапазон на времевата база 500ns-20S и възможност за измерване на напрежение до ±400V.

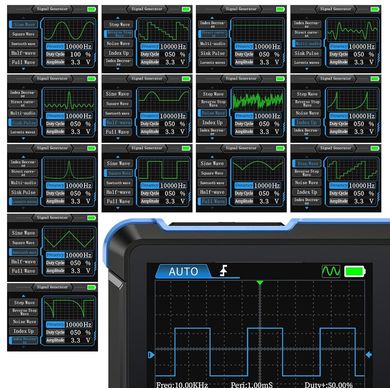

• Генераторът на DDSсигнали може да извежда 14 форми на вълни, а максималната изходна честота на формите на вълни е до 10 kHz.
• Ръчният осцилоскопе оборудван с интелигентна функция за автоматично конфигуриране с едно щракване. С продължително натискане на бутона AUTO бързо се калибрира базовата линия и се показва измервателната форма на вълната без сложна настройка.

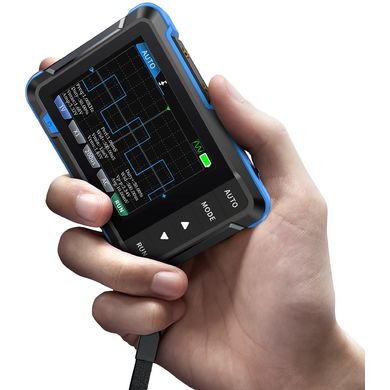

• Преносимост и компактност: малкият размер и малкото тегло правят осцилоскопа лесно преносим, идеален за работа на терен или за студенти.
• Универсалност: С вградения генератор на сигнали устройството може да се използва за широк спектър от задачи за изпитване и измерване.
• Потребителският интерфейс е интуитивен и лесен за навигация, което позволява бърза настройка и извличане на данни от измерванията.

Технически спецификации:
Осцилоскоп:

• Честота на дискретизация: 5MSa/s.
• Ширина на честотната лента: 1MHz
• Вертикална чувствителност: 10mV/Div – 20V/Div
• Обхват на времевата база: 500ns/Div – 20s/Div
• Диапазон на напрежението: X1: ±40V (Vpp: 80V), X10: ±400V (Vpp: 800V)
• Метод на задействане: автоматично/н­ормално/единично
• Метод на свързване: AC/DC

Генератор на сигнали:

• Честотен диапазон: 0–10KHz
• Диапазон на работния цикъл: 0–100%
• Амплитуден обхват: 0,1–3,3 V

Други:

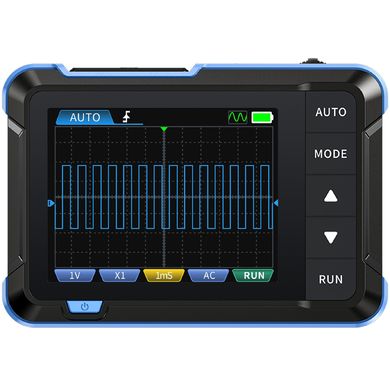

• Дисплей: 2,8", разделителна способност: 320×240
• Зареждане през USB: 5V/1A
• Батерия: литиева, 1000 mAh
• Размери: 99×68,3×19,5 мм
• Тегло: 100 g

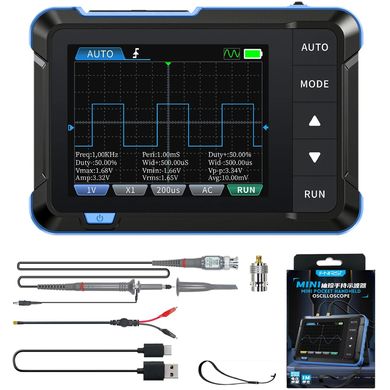

Съдържание на пакета

• Осцилоскоп 2в1
• USB-C захранващ кабел
• Свързващ кабел със скоби
• измервателна сонда
• редуктор на сондата
• допълнителен накрайник на сондата
• 8x маркиращ пръстен
• отвертка
• ремък за ръка
