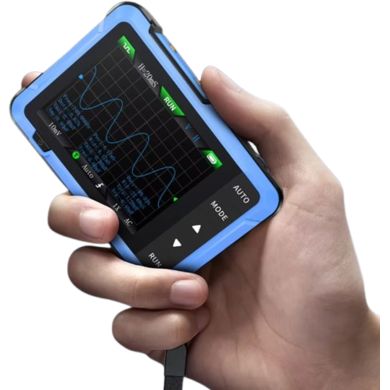

Цифров ръчен осцилоскоп и генератор на сигнали FNIRSI DSO510, 10 MHz

FNIRSI DSO510 е ръчен цифров осцилоскоп, комбиниран с генератор на сигнали, който предоставя широк набор от функции за анализ и тестване на електронни схеми.Компактният мудизайн, лесната работа и високата производителност го правят идеален инструмент за професионалисти и любители в областта на електрониката.
Той е подходящ за широк спектър от приложения – от основни измервания до разширен анализ.

Този осцилоскоп предлага честотна лента от 10 MHz ичестота на дискретизация от 48 MS/s, което позволява точно измерване и анализ на сигналите. С времева база,регулируема от 50 ns до 20 s, и максимално измерваемо напрежение от 400 V, той може да се справи с широк спектър от приложения, включително поддръжка, развойна дейност и образование. Свградения генератор на сигнали DDS, който поддържа до13 вида форми на вълни с честота до 50 kHz, можете ефективно да симулирате различни електронни схеми.

Дисплеят с диагонал 2,8" и разделителна способност 320×240 пиксела осигурява ясна и прозрачна картина на измерваните сигнали.
Функцията за автоматична настройка на параметрите с един бутон (AUTO) опростява работата и спестява време по време на измерванията. Други полезни функции включват пауза, преместване, съхраняване на формата на вълната и експортиране на изображението, което позволява подробен анализ на сигнала и лесно управление на данните.

FNIRSI DSO510 разполага с вградена литиево-йоннабатерия с капацитет 1000 mAh, която осигурява до4 часа живот на батерията с едно зареждане. Зареждането е лесно благодарение на модерния USB-C конектор, който може да се използва и за свързване на устройството към компютър.

Този осцилоскоп предлага три тригерни режима(единичен, нормален и автоматичен) и поддържа анализ на периодични аналогови и непериодични цифрови сигнали. Лекото му тегло и малкият му размер го правят идеален инструмент за преносима употреба, който ще бъде оценен от техници на терен и студенти по време на лабораторни работи.

Характеристики:

• Комбинацията от осцилоскоп и генератор на сигнали позволява не само точно измерване на сигналите, но и тяхното генериране (до 13 вида вълнови форми) с честоти до 50 kHz, идеални за тестване и симулиране на електронни схеми.
• Високата точност на измерване, широчината на честотната лента от 10 MHz, честотата на дискретизация от 48 MS/s и възможността за измерване на напрежения до ±400 V гарантират надеждни резултати дори при трудни условия.
• Компактният и преносим дизайн, малките размери и малкото тегло го правят идеален за работа на терен, а вградената батерия осигурява до 4 часа работа с едно зареждане.
• Лесна за използване и бърза настройка, функцията AUTO с един бутон и интуитивното управление улесняват бързите и ефективни измервания, които ще бъдат оценени както от професионалисти, така и от начинаещи.
• Възможности за свързване и споделяне на данни, USB-C портът позволява лесно прехвърляне на данни към компютър, споделяне на съхранени форми на вълната и актуализации на фърмуера, което увеличава гъвкавостта при работа.

Технически параметри
Обща информация

• Дисплей: 2,8" LCD дисплей с разделителна способност 320×240 пиксела
• Захранване: Вградена литиево-йонна батерия с капацитет 1000 mAh, живот на батерията до 4 часа, зареждане през USB-C (5V/1A)
• Зареждане: 5V/1A
• Размери: 99 × 68,3 × 19,5 мм
• Тегло: 104 г

Осцилоскоп:**

• Брой канали: 1
• Ширина на честотната лента: 10 MHz
• Честота на дискретизация: 48 MS/s
• Времева база: 50 ns/div до 20 s/div (стъпки 1–2–5)
• Вертикална чувствителност: 10 mV/div до 20 V/div (стъпки 1–2–5)
• Максимално входно напрежение: 1Х сонда: ±40 V (Vpp: 80 V), 10Х сонда: ±400 V (Vpp: 800 V)
• Режими на задействане: автоматичен, нормален, единично задействане
• Краен фронт на задействане: нарастващ/падащ
• Тип свързване: AC/DC

Генератор на сигнали:

• Видове вълни: синусоидална, правоъгълна, пила, полувълна, пълна вълна, стъпка, обратна стъпка, експоненциално нарастване, експоненциално намаляване, сигнал за постоянен ток, многотонна, потъващ импулс, вълна на Лоренц
• Честотен обхват: 0–50 kHz
• Изходна амплитуда: 0,1–3,0 V
• Степен: 0–100 % (за правоъгълни и зъбни вълни)

Други характеристики:

• Езици: китайски, английски, руски, японски, испански, португалски, немски, корейски
• Автоматична настройка: функция AUTO за бързо показване на измервания сигнал
• Съхраняване и експортиране на данни: възможност за съхраняване на форми на вълни и експортиране на изображения чрез USB-C
• Поддръжка на USB споделяне: позволява лесно прехвърляне на данни към компютър

Съдържание на пакета

• Осцилоскоп 2в1
• USB-C захранващ кабел
• Свързващ кабел със скоби
• измервателна сонда
• редуктор на сондата
• ремък за ръка
