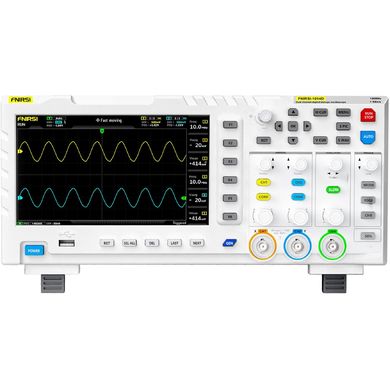

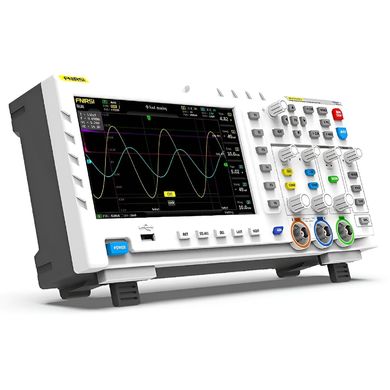

Настолен цифров осцилоскоп FNIRSI 1014D, 2 канала, 100 MHz, 1 GSa/s

FNIRSI 1014D е мощен настолен уред, предназначенза професионалисти и любители в областта на електротехниката. Този осцилоскоп съчетава функциите на цифров осцилоскоп и генератор на сигнали, което го правиуниверсален инструмент за анализиране, тестване и проектиране на електронни схеми.

Усъвършенствано измерване и анализ
FNIRSI 1014D разполага с двуканален входс широчина на честотната лента от 100 MHz и честота на дискретизация от 1 GSa/s, което позволява точно улавяне дори на най-бързите сигнали. Режимите му на задействане (автоматичен, нормален, единичен) го правят подходящ както за периодични аналогови, така и за непериодични цифрови сигнали. Налична е функция на курсора, която улеснява ръчното отчитане на параметри като амплитуда и честота без необходимост от допълнителни изчисления.

Вграден генератор на сигнали
Устройството предлага 14 стандартни типа сигнали, включително синусоидални, квадратни и пилови вълни, с максимална честота 10 MHz. Генераторът поддържа и потребителски изходен сигнал с регулируема честота, амплитуда и променлив ток до 2,5 Vpp. Това го прави идеален инструмент за симулиране и тестване на електронни устройства.

Висока разделителна способност и яснота
Големият 7-инчов цветен TFT LCD дисплей с разделителна способност 800×480 пиксела осигурява ясни и детайлни сигнали. Функцията за анализ на FFT позволява ясен анализ на хармоничните компоненти, а графиките на Lissajous се използват за сравняване на амплитудата, честотата и фазата на два сигнала.

Ефективно съхранение и управление на данни
Осцилоскопът е оборудван с 1 GB вътрешна памет, в която могат да се съхраняват до 1000 форми на вълни и 1000 екранни снимки. Съхранените данни могат лесно да се експортират чрез USB порт към компютър за по-нататъшен анализ. Мощният мениджър на вълнови форми позволява преглеждане, увеличаване, завъртане и изтриване на съхранените записи директно в устройството.

Лесна работа и защита
FNIRSI 1014D е оборудван с бутон AUTO за автоматична настройка на параметрите и показване на сигнала без сложни настройки. Вграденият модул за защита от високо напрежение осигурява безопасно измерване до 400 V при използване на сонда 10Х.

Характеристики:

• Широка честотна лента и висока честота на дискретизация, двуканален вход с честотна лента 100 MHz и честота на дискретизация 1GSa/s позволява точно улавяне дори на бързи сигнали.
• Вграден генератор на сигнали, поддръжка на 14 стандартни сигнала (напр. синусоидална, квадратна, зъбчата вълна) с честота до 10 MHz и възможност за персонализиране на сигнала.
• Голям и ярък дисплей, 7-инчов TFT LCD дисплей с разделителна способност 800×480 пиксела осигурява ясно показване на сигналите и резултатите от анализа.
• Широкообхватно съхранение и експортиране на данни, 1 GB вътрешна памет позволява съхраняването на до 1000 форми на вълни и 1000 екранни снимки, с възможност за експортиране чрез USB.
• Усъвършенствани функции за анализ, FFT анализ, Lissajous графики, измерване на курсора и AUTO настройка на бутона за ефективно и точно измерване.

Спецификации:
Общи параметри:

• Брой канали: 2.
• Дисплей: 7-инчов цветен TFT LCD дисплей, резолюция 800 × 480 пиксела.
• Материал: висококачествен ABS
• Захранване: 5V (2A, 3A или 4A)
• Размери: 310 × 145 × 70 mm
• Тегло: приблизително 1,5 kg

Параметри на осцилоскопа:

• Аналогова широчина на честотната лента: 100 MHz × 2 канала
• Честота на дискретизация: 1 GSa/s (в реално време)
• Дълбочина на паметта: 240 Kbit
• Вертикална чувствителност: 50 mV/div – 500 V/div
• Хоризонтална времева база: 50 S/div – 10n S/div
• Входно съпротивление: 1 MΩ
• Точност на АЦП: 8 бита
• Време за нарастване: < 3 ns
• Режими на задействане: автоматичен (AUTO), нормален (Normal), единичен (Single)
• Краен фронт на задействане: нарастващ, падащ
• Максимално входно напрежение: 40 V (1Х сонда), 400 V (10Х сонда)
• Режими на показване: Y-T, Rolling, X-Y
• Математически функции: 14 вида (напр. FFT анализ)
• Поддръжка на измерване с курсор: Да
• Продължителност на светене: OFF, 500 ms, 1 s, ∞

Параметри на генератора на сигнали:

• Канали: 1
• 14 стандартни сигнала + 1 сигнал, който може да се персонализира (синусоидална вълна, правоъгълна вълна, пила, полувълна, пълна вълна, положителни/о­трицателни стъпки, експоненциално нарастване/на­маляване, постоянен ток, мултиаудио, импулс на Синк, вълна на Лоренц)
• Максимална честота: синусоидална вълна: 10 MHz, други вълни: 2 MHz
• Сигнал, който може да се персонализира: 1 MHz
• Честотна разделителна способност: 1 Hz
• Амплитуда на изхода: 2,5 Vpp
• Степен: регулируема

Съхраняване и управление на данни:

• Вътрешна памет: 1 GB
• Капацитет: съхранява до 1000 екранни снимки, съхранява до 1000 форми на вълната
• Поддържане на USB експорт: Да
• Мениджър на вълнови форми: Поддържа преглеждане, увеличаване, изтриване и анализиране на съхранените сигнали.

Допълнителни функции:

• Автоматична настройка (AUTO): един бутон за бързо персонализиране на параметрите.
• Показване на графиката Lissajous: сравнявайте амплитудата, честотата и фазата на два сигнала
• FFT анализ: ясен анализ на хармоничните компоненти на сигнала
• Защита от високо напрежение: осигурява безопасно измерване до 400 V при използване на сонда 10Х
• Режим на преобръщане: поддръжка на непрекъснато измерване в реално време

Съдържание на пакета

• осцилоскоп FNIRSI-1014D
• 2x 100MHz сонда P6100
• 1x банан с BNC конектор
• захранващ кабел
• USB кабел
