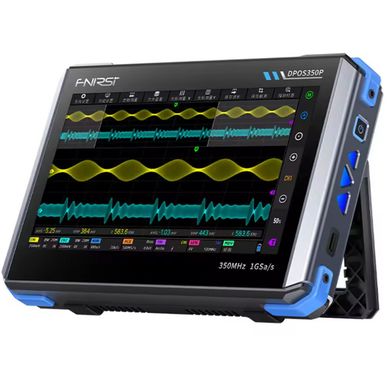

FNIRSI DPOS350P Цифров осцилоскоп, спектрален анализатор, генератор на сигнали, таблет с LCD дисплей

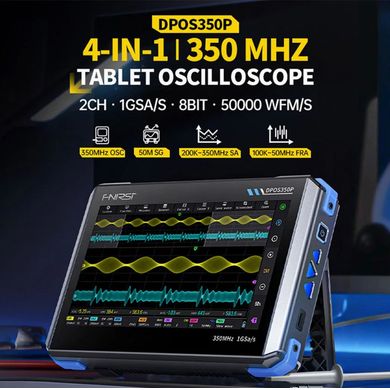

FNIRSI DPOS350P е мощен и универсален инструмент 4 в 1, който съчетава цифров фосфорен осцилоскопс широчина на честотната лента 350 MHz, пълнофункционален генератор на сигнали до 50 MHz, спектрален анализатор собхват от 200 kHz до 350 MHz и анализатор на честотната характеристика. Той е предназначен за професионална употреба в лаборатории, развойни центрове, производствени предприятия и приложения за поддръжка – накратко, навсякъде, където има нужда от точен анализ на електрически сигнали в реално време. С честота на дискретизация от 1 GSa/s, свръхбърза честота на опресняване от 50 000 форми на вълната в секунда и интелигентно цифрово задействане, той може да улови дори много краткотрайни аномалии и сложни сигнални явления.

Прецизен дисплей и интуитивно управление

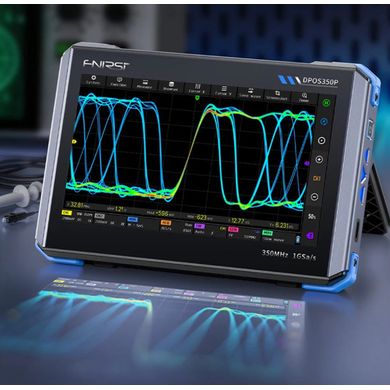

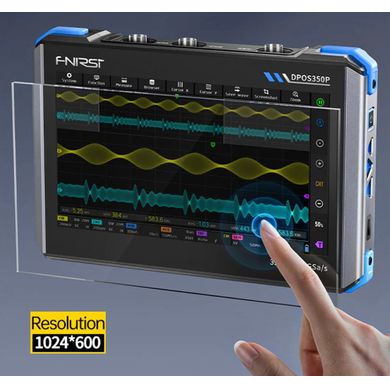

Уредът разполага със 7-инчов IPS сензорен дисплейс разделителна способност 1024 × 600 px, който предлага както класически цветен дисплей, така и режим на цветна температура, а управлението е интуитивно и съобразено с прецизните измервания. В режим на осцилоскоп могат да се използват различни видове измервания – време, напрежение, честота, ниво, период и др. Освен това той поддържа режими на показване FFT, ZOOM, XY, автоматична настройка, както и задействано с един бутон връщане към нулата. Осцилоскопът работи с два канала, като предлага превключваеми затихвания (1Х/10Х/100Х), дълбочина на паметта от 60Kpts и диапазон на времевата база от 5 ns до 50 s.

Усъвършенствано генериране и анализ на сигнали

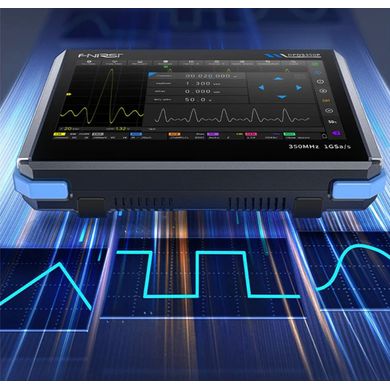

Вграденият генератор на сигнали поддържа 14 стандартни форми на вълни, както и потребителски запис (до 500 групи), с честотен диапазон до50 MHz за синусоидалната форма на вълната. Настройката включва фина настройка на честотата (1 Hz), амплитудата (0–5 VPP), отместването (±2,5 V) и запълването на импулсите с разделителна способност до 0,1%. Честотният анализатор покрива диапазона от 100 Hz до 50 MHz с възможности за измерване на усилване, фаза и честота, включително поддръжка на калибриране на системата.

Мощен спектрален анализатор

Спектралният анализатор използва FFT трансформация с дължина до 32K и позволява класическо показване на спектъра, водопад и 3D визуализация. Той работи в диапазона от 200 kHz до 350 MHz и осигурява измервания до +260 dBmV. Той предлага измервания на честотата и амплитудата, базирани на курсора, и показва хармоничните компоненти на сигнала. Налични са иподдръжка на автоматична настройка икалибриране на системата.

Съхранение, издръжливост и свързаност

DPOS350P поддържа съхранение на до 500 форми на вълни и90 екранни снимки, експортиране на данни чрез USB и лесно преглеждане на съхранените данни директно в устройството. Захранването се осигурява от литиево-йонна батерия скапацитет 8000 mAh с поддръжка на бързо зареждане QC18W (12 V/1,5 A), която осигурява работа в продължение на около 3 часа. Общата консумация на енергия на устройството е 10 W, а охлаждането се осъществява активно чрез въздух. Устройството поддържа актуализация на фърмуера чрез .iso изображение, автоматично изключване, избор на няколко езика (включително английски, китайски и руски) и е оборудвано с функции за защита от пренапрежение до 400 V.

Компактен, но безкомпромисен

Със своите компактни размери от 190 × 128 × 37 mm, висока производителност и универсални функции, FNIRSI DPOS350P е идеалният инструмент за всеки, който трябва надеждно да измерва, анализира и визуализираширок спектър от електрически сигнали – от развойна дейност и диагностика до краен контрол на качеството.

Технически параметри

Осцилоскоп

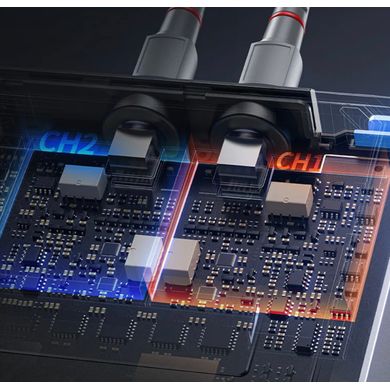

• Брой канали: 2 (CH1, CH2)
• Аналогова широчина на честотната лента: до 350 MHz (в режим на 1 канал)
• Хардуерен филтър за широчина на честотната лента: 150 MHz / 20 MHz (с възможност за превключване)
• Честота на дискретизация: 1 GSa/s (в реално време)
• Дълбочина на паметта: 60 kpts
• Честота на опресняване на вълните: до 50 000 wfms/s
• Време на нарастване: 1 ns
• Входно съпротивление: 1 MΩ / 14 pF
• Затихване на входната сонда: 1Х / 10Х / 100Х
• Вертикална чувствителност: 2 mV – 20 V (1X), 16 mV – 160 V (1X)
• Точност на измерване на постоянен ток: ±2%
• Точност на времевата база: ±0,01%
• Режим на времева база: 5 ns – 50 s/div
• Режим на преобръщане: 50 ms – 50 s
• База на времето ZOOM: поддръжка

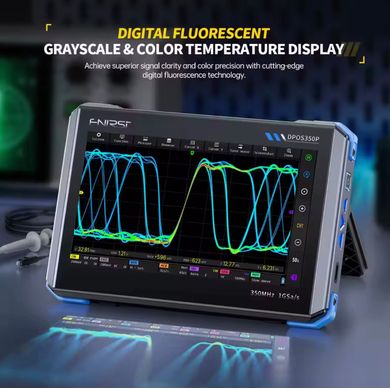

• Режими на дисплея: класически цвят / цветна температура / цифров фосфор
• Режими на задействане: Автоматичен / единичен / нормален
• Край на тригера: нарастващ / намаляващ
• Ниво на задействане: ръчно или автоматично (10%-90%)
• Потискане на задействането: L1 – L3
• Измерване на курсора: време, период, честота, ниво, напрежение
• Измерване на параметри: 12 вида (включително RMS, peak-to-peak и др.)
• Прост FFT дисплей: поддръжка
• XY режим: поддръжка
• Яркост на вълната: регулируема
• Автоматична функция с един бутон: поддръжка
• Функция за връщане към нулата: поддръжка

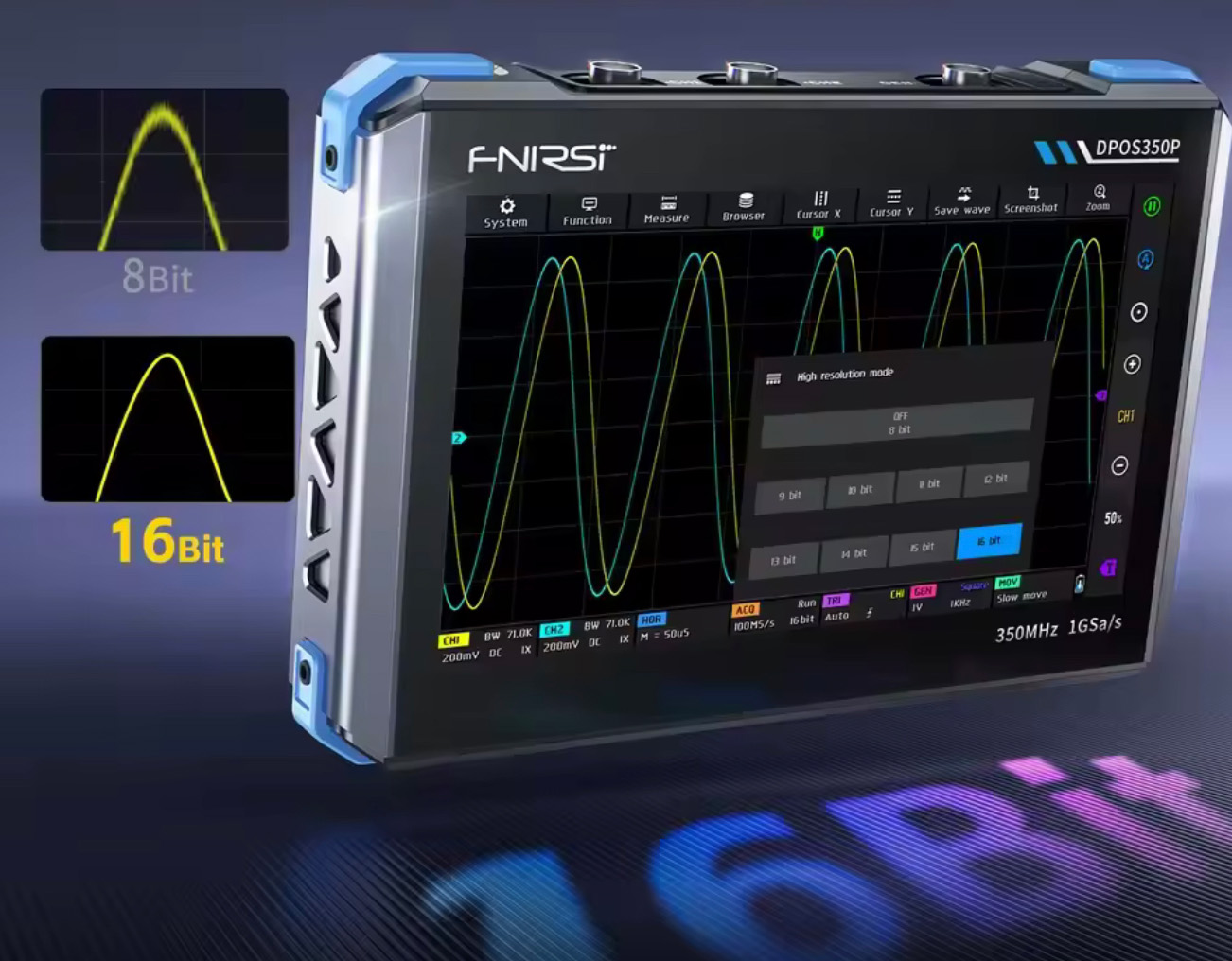

• Режим на висока разделителна способност: 8bit – 16bit
• Показване на спектъра: поддръжка

Генератор на сигнали

• Синусоида: 0 – 50 MHz
• Други форми на вълната: 0 – 10 MHz / 5 MHz / 3 MHz (в зависимост от вида на сигнала)
• Форми на вълната: 14 стандартни форми на вълната + запис по избор (до 500 групи)
• Честотна разделителна способност: 1 Hz
• Изходна амплитуда: 0 – 5 Vpp
• Офсет: от –2,5 V до +2,5 V
• Разделителна способност на отместването и амплитудата: 1 mV
• Работен цикъл: 0,1 % – 99,9 %, разделителна способност 0,1
• Потребителски форми на вълната: поддръжка на импортиране и запис

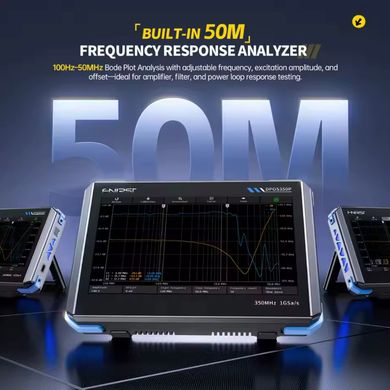

Анализатор на честотната характеристика

• Честотен обхват на възбуждащия сигнал: 100 Hz – 50 MHz
• Амплитуда на възбуждащия сигнал: 0 – 5 Vpp
• Изместване на възбуждащия сигнал: –2,5 V до +2,5 V
• Брой честотни точки: 20 – 500
• Измерване: честота, усилване, фаза
• Режим: единичен/цикличен
• Калибриране на системата: поддръжка

Спектрален анализатор

• Метод на измерване: FFT (бързо преобразуване на Фурие)
• Дължина на FFT: 4K – 32K
• Честотен обхват: 200 kHz – 350 MHz
• Ниво на сигнала: –60 dBmV до +260 dBmV
• Измерване с курсор: честота/амплитуда
• Маркиране на параметри: максимална енергия / хармоници
• Дисплей: класически спектър, диаграма на водопада, 3D водопад
• Автоматична настройка: поддръжка
• Калибриране на системата: поддръжка

Памет и експорт

• Съхраняване на вълни: до 500 групи
• Снимки на екрана: до 90 изображения
• Преглед на съхранените данни: поддръжка
• Експортиране на данни: USB порт

Захранване и работа

• Батерия: 3,7 V, 8000 mAh Li-Ion
• Зареждане: QC18W (12 V / 1,5 A), време за зареждане приблизително 2 часа
• Живот на батерията: приблизително 3 часа в режим на работа, 5 часа в режим на готовност
• Обща консумация на енергия: 10 W
• Охлаждане: активно (въздух)

Дисплей и интерфейс

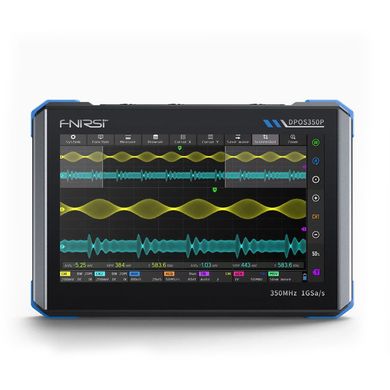

• Дисплей: 7" IPS, разделителна способност 1024 × 600 px
• Сензорно управление: капацитивно
• Езици на интерфейса: английски, китайски, руски, португалски
• Автоматично изключване: настройка от 15 минути до 1 час или изключване
• Фърмуер: поддържа актуализации чрез .iso файл
• Размери: 190 × 128 × 37 mm

Съдържание на пакета

• 1x FNIRSI DPOS350P
• 1x захранващ кабел
• 1x кабел с крокодилски клеми
• 1x адаптер
• 1x сонда
