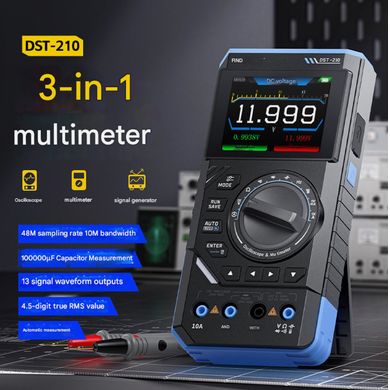

FNIRSI DST-210 Ръчен цифров мултиметър, осцилоскоп и генератор на сигнали 3в1, 10 MHz, 48 MSa/s

FNIRSI DST-210 (и основната му версия DST-201) е преносим многофункционален уред, който съчетава осцилоскоп, генератор на сигнали и пълен цифров мултиметър. Мощната му извадка, широкият набор от измервателни функции и ясният цветен дисплей го правят идеален инструмент за техници, училищни лаборатории и майстори. Освен това DST-210 предлага по-висока честота на дискретизация и по-широка честотна лента за подробен анализ на формата на вълната.

Осцилоскоп със защита до ±400 V

Осцилоскопската част на устройството позволява наблюдение на електрически сигнали с аналогова широчина на честотната лента до 10 MHz и честота на дискретизация 48 MSa/s. Той предлага възможност за избор на задействане (автоматично / нормално / единично), измерване на нарастващ или падащ фронт, чувствителност от 10 mV/div до 10 V/div, индикирано отместване на сигнала и замразяване на формата на вълната (HOLD). Уредът поддържа автоматично измерване на важни параметри, като средноквадратична стойност, честота, период, средна стойност, Vpp или коефициент на запълване. Входното съпротивление е 1 MΩ, входното напрежение може да достигне до ±400 V при използване на сонда 10:1.

Сигнален генератор с 13 форми на вълната

Вграденият генератор на сигнали поддържа до 13 различни форми на вълни с изходни амплитуди от 0,1 V-3,0 V и честоти до 10 kHz. За правоъгълните и пиловите форми на вълната работният цикъл може да се регулира от 0 до 100%. Това ще бъде оценено при симулиране на входни сигнали, тестване на вериги и отстраняване на грешки в аналогови или цифрови устройства.

Мощен мултиметър за всички видове измервания

Секцията на мултиметъра може да работи с всичко, което очаквате от един съвременен измервателен уред – AC/DC напрежение до 1000 V / 750 V, токдо 9,999 A, съпротивление до 19,999 MΩ, капацитетдо 99,99 mF, честота до 9,999 MHzи температури до 1300 °C. Разбира се, налични са измерване на диоди, акустичен тест за непрекъснатост, индикация на нула и проводник под напрежение (LIVE), запис на стойности (HOLD) и автоматично превключване на диапазона.

Изчистен дизайн и дълъг живот

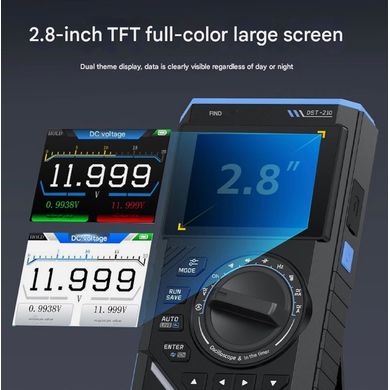

Уредът разполага с 2,8-инчов цветен TFT дисплейс регулируема подсветка, който ясно показва всички параметри. Захранването се осигурява от акумулаторна батерия с капацитет 3000 mAhс време на готовност до 15 часа. Компактните му размери(177 × 87 × 34 mm) и тегло от около 300 g го правят идеален за работа на терен или в тесни условия. Зареждането става чрез модерния вход USB-C (5 V/1 A).

Технически параметри

Общи параметри

• Дисплей: 2,8" TFT цветен
• Системни езици: английски, китайски
• Захранване: USB-C (5 V/1 A)
• Капацитет на батерията: 3000 mAh, Li-Ion
• Живот на батерията: до 15 часа в режим на готовност
• Размери: 177,4 × 87,5 × 34,5 мм
• Тегло: приблизително 300 г
• Работна температура: 0 – 40 °C

Осцилоскоп

• Честота на вземане на проби: 48 MSa/s
• Аналогова широчина на честотната лента: 10 MHz
• Времева база: 500 ns – 20 s
• Вертикална чувствителност: 10 mV/div – 10 V/div
• Входно съпротивление: 1 MΩ
• Изпитвателно напрежение: 1:1 сонда: 80 Vpp (±40 V), 10:1 сонда: 800 Vpp (±400 V)
• Задействане: автоматично / нормално / единично
• Краен фронт на задействане: възходящ / низходящ
• Ниво на задействане: Регулируемо с индикация
• Замразяване на вълната (HOLD) : Да
• Автоматични измервания: Max, Min, AVG, RMS, Vpp, честота, период, работен цикъл

Мултиметър за постоянно и променливо напрежение

• Обхват: 1,9999 V / 19,999 V / 199,99 V / 1000 V (постоянен ток)
• Напрежение: ±(0,5% + 3)
• Обхват: 1,9999 V / 19,999 V / 199,99 V / 750,0 V (променлив ток)
• Напрежение: ±(1,0% + 3)

Постоянен и променлив ток

• Обхват: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (постоянен ток)
• Точност: ±(1,2% + 3)
• Обхват: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (променлив ток)
• Точност: ±(1,5% + 3)

Съпротивление

• Обхват: 199,99 Ω – 19,999 MΩ
• Точност: ±(0,5 % + 3) до ±(2,0 % + 3) в зависимост от обхвата

Капацитет

• Обхват: 9,999 nF – 99,99 mF
• Точност: ±(2,0% + 5) до ±(5,0% + 20)

Честота

• Обхват: –55 °C до 1300 °C
• Точност: ±(2,5% + 5)

Други функции

• Тест на диода: да
• Тестер за непрекъснатост (със звуков сигнал): да
• Откриване на фазов проводник (LIVE/N): да
• Задържане на данните/замразяване на стойността: да

Генератор на сигнали

• Брой на изходните форми: 13 вида сигнали
• Честотен обхват: 0 – 10 kHz
• Амплитуда: 0,1 V – 3,0 V

Съдържание на пакета

• 1x FNIRSI DST-210
• 1x кабел с крокодилски клеми
• 2x мултиметрови сонди
• 1x кабел за зареждане
